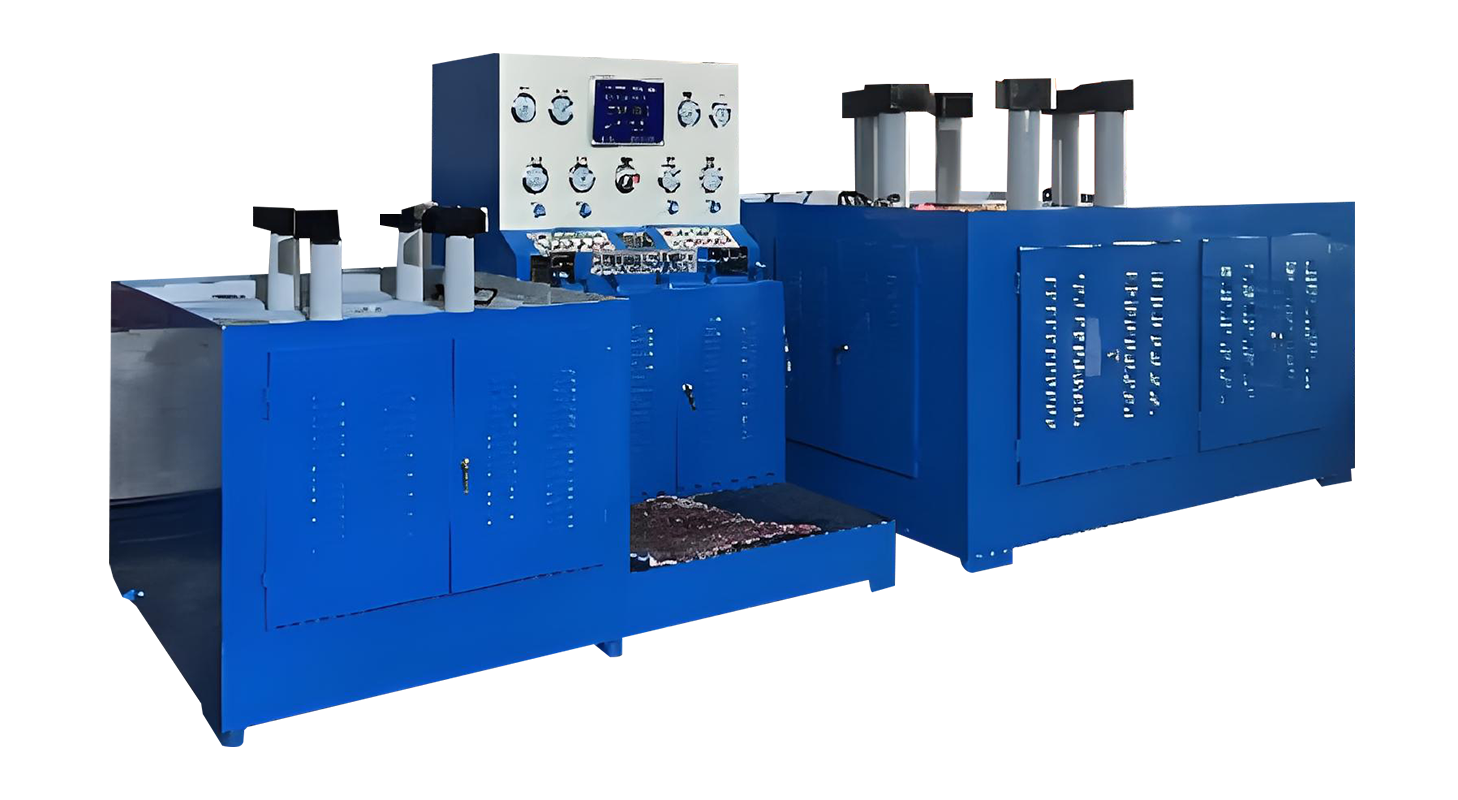

DYFJ-Н Высокоточная испытательная скамья бабочек

Ключевые функции

1.Универсальные тестирование возможности
DYFJ-Н подходит для проведения как герметических, так и прочностных тестов на створке у клапанов бабочек с фланцевыми соединениями и конструкциями в виде пластины.
2.Гибкие настройки конфигурации
Тестовая скамья доступна в конфигурациях с одной станцией и двойной станцией, что позволяет пользователям выбрать настройку, которая наиболее соответствует их требованиям к производству или тестированию.
3.Гидравлическая система зажима
О оснащенный гидравлическими цилиндрами DYFJ-Н прикладывает давление на границу конца клапана, не оказывая внешних сил на корпус клапана. Это обеспечивает точное и без искажений тестирование, сохраняя целостность клапана в процессе оценки.
4.Возможность тестирования двух сред
Испытательная скамья поддерживает воду и газ в качестве тестируемых сред. Водная система оснащена конструкцией с замкнутым контурам, позволяющей перерабатывать воду для экономически эффективных и экологически чистых операций.
5.Усовершенствованная система управления давлением
DYFJ-Н интегрирует насос быстрого заполнения низкого давления и насос с медленным подходом высокого давления для достижения точных уровней давления. Как только целевое давление достигается, система автоматически инициализирует таймер удержания давления, обеспечивая последовательные и повторяемые условия испытания.
6.Механизм безопасности от нулевого давления
Безопасность является приоритетом для DYFJ-Н. Система включает функцию защиты от нулевого давления, которая гарантирует, что механизм зажима может быть освобожден, и клапан удаляется только тогда, когда внутреннее давление тестируемого клапана полностью снижено.

7. Настраиваемые дополнения
Клиенты могут выбрать дополнительные функции для повышения функциональности, таких как двери охраны безопасности и специализированные системы тестирования клапанов. К ним относятся системы сбора данных на основе ПЛК и модули автоматического тестирования, которые оптимизируют процесс тестирования и повышают точность данных.

8. Настройка для нестандартных требований
DYFJ-H может быть адаптирован для удовлетворения конкретных нестандартных требований, гарантируя, что он отлично соответствует уникальным потребностям в тестировании. Эта возможность настройки подчеркивает его адаптивность и приверженность удовлетворенности клиентов.

DYFJ-H300
Структурный стиль: все-в-один
Диапазон диаметра: Дн80-300 мм
Размер фланца: 200-530 мм
Длина конструкции клапана: 46-270 мм
Расстояние от челюсти до Workbench: 225-515 мм
Диаметр цилиндра и количество: φ140 × 3
Максимальная сила зажима: 98t
Двигатель масляного насоса: 3,0 кВт
Диапазон давления испытаний:

DYFJ-H600
Структурный стиль: все-в-один
Диапазон диаметра: Дн300-600 мм
Размер фланца: 460-845 мм
Длина конструкции клапана: 78-390 мм
Расстояние от челюсти до Workbench: 290-650 мм
Диаметр цилиндра и количество: φ150 × 4
Максимальная сила зажима: 160t
Двигатель масляного насоса: 5,5 кВт
Диапазон давления испытаний:

DYFJ-H800
Структурный стиль: все-в-один
Диапазон диаметра: Дн400-800 мм
Размер фланца: 540-1085 мм
Длина конструкции клапана: 102-470 мм
Расстояние от челюсти до Workbench: 335-745 мм
Диаметр цилиндра и количество: φ200 × 4
Максимальная сила зажима: 290t
Двигатель масляного насоса: 5,5 кВт
Диапазон давления испытаний:

DYFJ-E1000
Структурный стиль: все-в-один
Диапазон диаметра: Дн500-1000㎜
Размер фланца: 715-1320 мм
Длина конструкции клапана: 127-550 мм
Расстояние от челюсти до Workbench: 420-920 мм
Диаметр цилиндра и количество: φ250 × 6
Максимальная сила зажима: 460t
Двигатель масляного насоса: 5,5 кВт
Диапазон давления испытаний:

DYFJ-H1200
Структурный стиль: все-в-один
Диапазон диаметра: DN700-1200㎜
Размер фланца: 860-1485 мм
Длина конструкции клапана: 165-630 мм
Расстояние от челюсти до Workbench: 470-945 мм
Диаметр цилиндра и количество: φ250 × 4
Максимальная сила зажима: 460t
Двигатель масляного насоса: 5,5 кВт
Диапазон давления испытаний:

DYFJ-H1600
Структурный стиль: все-в-один
Диапазон диаметра: DN900-1600㎜
Размер фланца: 1075-1930 мм
Длина конструкции клапана: 190-790 мм
Расстояние от челюсти до Workbench: 475-1170 мм
Диаметр цилиндра и количество: φ250 × 6
Максимальная сила зажима: 690t
Двигатель масляного насоса: 7,5 кВт
Диапазон давления испытаний:

DYFJ-H2000
Структурный стиль: все-в-один
Диапазон диаметра: DN1200-2000㎜
Размер фланца: 1475-2345 мм
Длина конструкции клапана: 216-950 мм
Расстояние от челюсти до Workbench: 550-1360 мм
Диаметр цилиндра и количество: φ300 × 6
Максимальная сила зажима: 1000T
Двигатель масляного насоса: 7,5 кВт
Диапазон давления испытаний:
