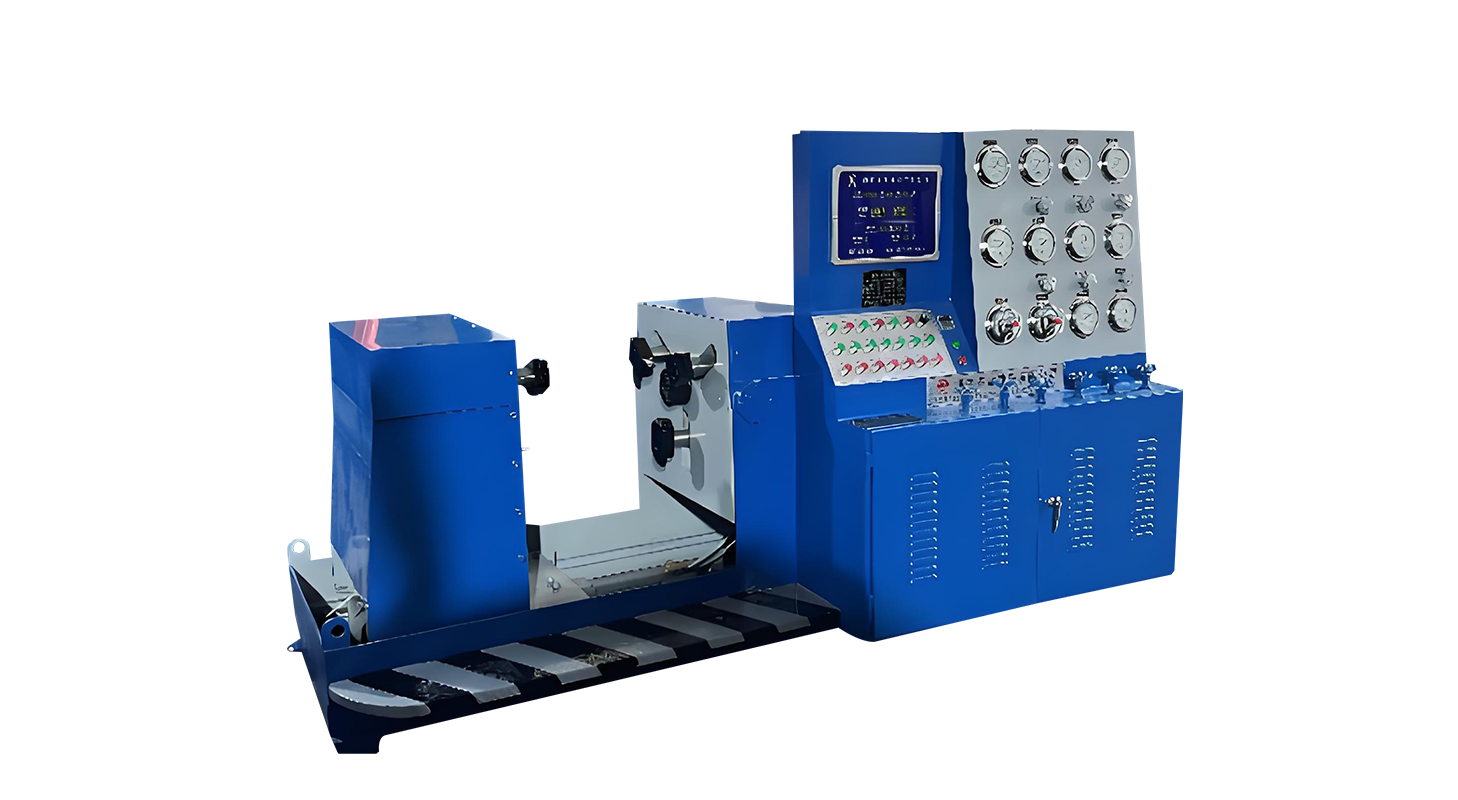

DYFJ-А Горизонтальный заклинивание клапан

Ключевые возможности

1.Широкая применимость：
DYFJ-А специально предназначен для тестирования различных фланцевых клапанов, таких как шаровые клапаны, затворные клапаны, контрольные шаровые клапаны и регулирующие клапаны.
2.Гидравлическая система зажима：
Испытательная скамья использует гидравлическую систему кокса для уплотнения поверхности клапана, прижимая заднюю часть фланца. Этот метод гарантирует, что внешние силы не влияют на тестируемый клапан, сохраняя его структурную целостность и обеспечивая точные результаты испытаний.
3.Возможность вращения на 90 градусов：
Скамья оснащена функцией вращения на 90 градусов (необязательное вращение с двойным влечением), что позволяет перевернуть клапаны для тщательных испытаний на герметичность.
4.Универсальная тестируемая среда：
DYFJ-А поддерживает воду и газ в качестве тестируемых сред. Вода, используемая при тестировании, может быть переработана, что делает систему экологически чистой и экономичной. Среда может быть легко переключена с помощью клапанов управления трубопроводом, обеспечивая бесперебойную работу.

5.Двухнасосная система давления：
Испытательная скамья оснащена быстрым низкого давления водным насосом и медленно действующим высокого давления водным насосом. Двухнасосная система обеспечивает точное управление давлением и автоматически активирует режим удержания давления после достижения целевого испытательного давления.
6.Защита от нулевого давления：
Безопасность является приоритетом для DYFJ-А. Система включает функцию защиты от нулевого давления, которая гарантирует, что гидравлические кокса могут быть освобождены, и клапан может быть извлечен только при давлении внутри полости клапана.
7.Настраиваемые параметры：
Клиенты могут выбрать дополнительные функции, включая вращение на 90 градусов, защитные двери и специализированные системы обнаружения клапанов, такие как системы сбора данных ПЛК и автоматические системы тестирования.
8.Поддержка пользовательских нестандартных дизайнов：
DYFJ-А может быть настроен для соответствия нестандартным спецификациям, что позволяет адаптировать его к уникальным требованиям по тестированию и специальным конструкциям клапанов.

DYFJ-A100
Структурный стиль: Монаблочный
Диапазон диаметра: DN15-100 мм
Размер фланца: 90-275 мм
Длина конструкции клапана: 108-432 мм
Расстояние между дисками уплотнения: 100-650 мм
Диаметр цилиндра и количество: φ80 × 3
Максимальная сила зажима: 27 т
Мощность привода масляного насоса: 2,2 кВт
Диапазон давления испытаний:

DYFJ-A200
Структурный стиль: все-в-один
Диапазон диаметра: Дн50-200 мм
Размер фланца: 150-415 мм
Длина конструкции клапана: 178-597 мм
Расстояние между дисками уплотнения: 170-850 мм
Диаметр цилиндра и количество: φ110 × 3
Максимальная сила зажима: 48t
Двигатель масляного насоса: 2,2 кВт
Диапазон давления испытаний:

DYFJ-A1200
Структурный стиль: сплит
Диапазон диаметра: DN700-1200㎜
Размер фланца: 910-1485 мм
Длина конструкции клапана: 610-2134 мм
Расстояние между дисками уплотнения: 600-2600 мм
Диаметр цилиндра и количество: φ250 × 4
Максимальная сила зажима: 460t
Двигатель масляного насоса: 5,5 кВт
Диапазон давления испытаний:
