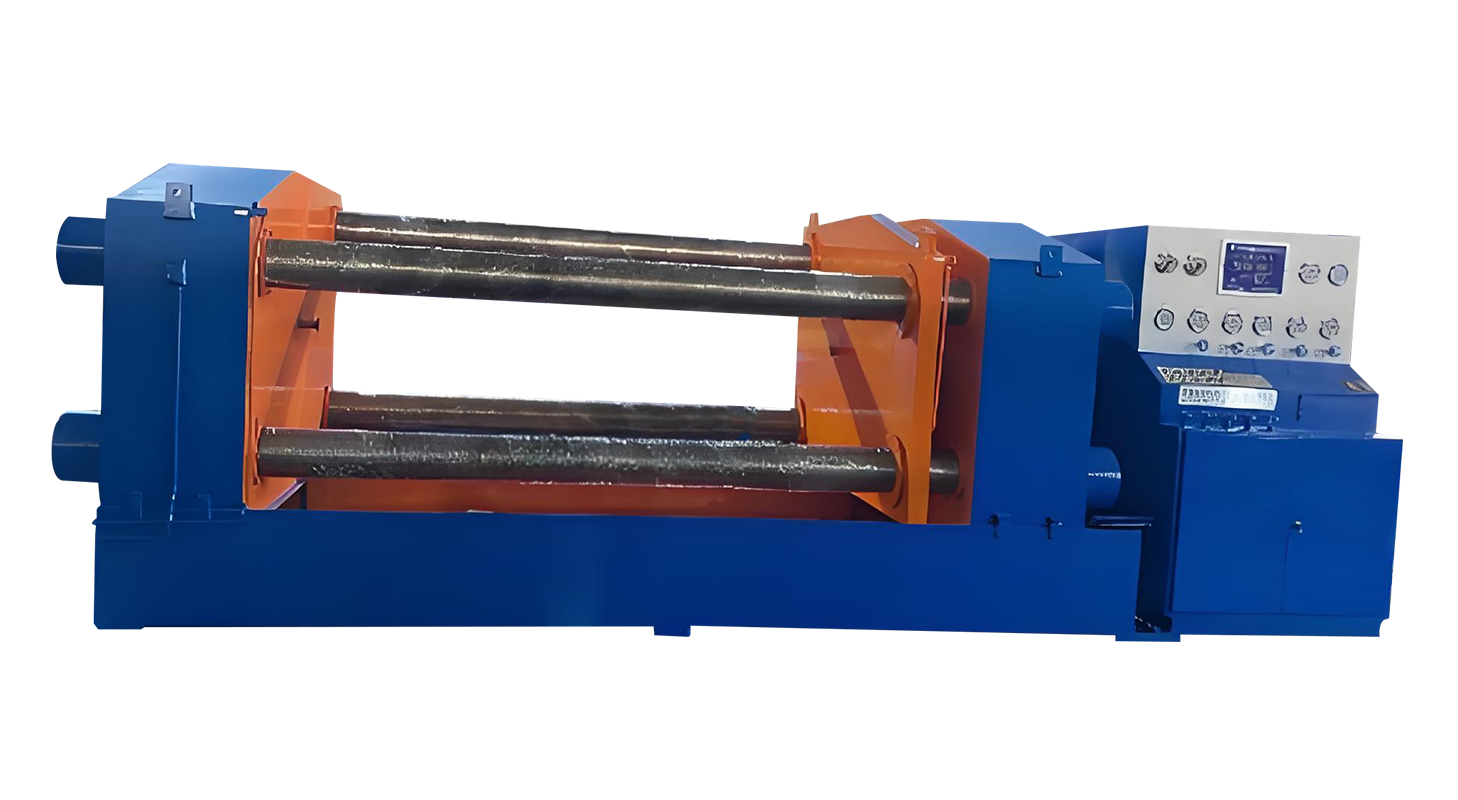

DYFJ-E Верхний Давление Горизонтальный Клапан

Ключевые возможности

1.Универсальность тестирования клапанов
DYFJ-E подходит для тестирования широкого спектра типов клапанов, включая шаровые клапаны, затворные клапаны, контрольные шаровые клапаны и регулирующие клапаны. Он может размещать различные типы соединений, что делает его универсальным решением для разных требований по тестированию клапанов.
2.Усовершенствованная система герметизации
Испытательная скамья использует гидравлический цилиндр для прижатия к конечной поверхности клапана и механизм кокса для прижатия задней части фланца. Этот двухфакторный метод герметизации обеспечивает плотное уплотнение без приложения внешней силы к тестируемому клапану, сохраняя его целостность в процессе тестирования.
3.Гибкость тестирования среды
DYFJ-E поддерживает воду и газ в качестве тестируемых сред. Вода, используемая при тестировании, может быть переработана, что повышает эффективность и снижает отходы. Система включает клапаны управления трубопроводом для бесперебойного переключения между средами, обеспечивая плавную работу в ходе тестирования.
4.Точный контроль давления
О оснащенным быстрым низкого давления водным насосом и медленно действующим высокого давления насосом DYFJ-E достигает точного контроля давления. После достижения целевого испытательного давления система автоматически инициализирует таймер удержания давления, обеспечивая точные и повторяемые результаты испытаний.
5.Защита от нулевого давления
Безопасность является приоритетом для DYFJ-E. Система оснащена механизмом защиты от нулевого давления, который гарантирует, что кокса, удерживающие давление, могут быть освобождены, и клапан извлекается только при отсутствии давления внутри полости клапана.

6. Настраиваемые параметры
DYFJ-E предлагает дополнительные дополнения для удовлетворения конкретных потребностей клиентов. К ним относятся двери по защите безопасности и специализированные системы обнаружения клапанов, такие как системы сбора данных ПЛК и системы автоматического тестирования.

7. Пользовательские нестандартные дизайны
Для клиентов с уникальными требованиями DYFJ-E можно настроить для создания нестандартного оборудования. Эта гибкость гарантирует, что испытательная скамья может быть адаптирована для соответствия конкретным протоколам тестирования или приспособиться к необычным конструкциям клапанов.

DYFJ-E100
Структурный стиль: все-в-один
Диапазон диаметра: Дн15-100 мм
Размер фланца: 90-275 мм
Длина конструкции клапана: 108-432 мм
Расстояние между дисками уплотнения: 100-650 мм
Диаметр цилиндра и количество: φ80 × 3
Максимальная сила зажима: 27t
Двигатель масляного насоса: 2,2 кВт
Диапазон давления испытаний:

DYFJ-E200
Структурный стиль: все-в-один
Диапазон диаметра: Дн50-200 мм
Размер фланца: 150-415 мм
Длина конструкции клапана: 178-597 мм
Расстояние между дисками уплотнения: 170-850 мм
Диаметр цилиндра и количество: φ110 × 3
Максимальная сила зажима: 48t
Двигатель масляного насоса: 2,2 кВт
Диапазон давления испытаний:

DYFJ-E300
Структурный стиль: все-в-один
Диапазон диаметра: Дн80-300 мм
Размер фланца: 200-530 мм
Длина конструкции клапана: 203-850 мм
Расстояние между дисками уплотнения: 200-1080 мм
Диаметр цилиндра и количество: φ140 × 3
Максимальная сила зажима: 98t
Двигатель масляного насоса: 3,0 кВт
Диапазон давления испытаний:

DYFJ-E400
Структурный стиль: все-в-один
Диапазон диаметра: Дн150-400 мм
Размер фланца: 280-670 мм
Длина конструкции клапана: 267-1100 мм
Расстояние между дисками уплотнения: 260-1400 мм
Диаметр цилиндра и количество: φ160 × 4
Максимальная сила зажима: 190t
Двигатель масляного насоса: 3,0 кВт
Диапазон давления испытаний:

DYFJ-E500
Структурный стиль: все-в-один
Диапазон диаметра: Дн250-500 мм
Размер фланца: 405-800 мм
Длина конструкции клапана: 330-1150 мм
Расстояние между дисками уплотнения: 330-1500 мм
Диаметр цилиндра и количество: φ200 × 4
Максимальная сила зажима: 290t
Двигатель масляного насоса: 5,5 кВт
Диапазон давления испытаний:

DYFJ-E600
Структурный стиль: все-в-один
Диапазон диаметра: DN300-600 мм
Размер фланца: 485-930 мм
Длина конструкции клапана: 356-1350 мм
Расстояние между дисками уплотнения: 330-1600 мм
Диаметр цилиндра и количество: φ220 × 4
Максимальная сила зажима: 360t
Двигатель масляного насоса: 5,5 кВт
Диапазон давления испытаний:

DYFJ-E800
Структурный стиль: сплит
Диапазон диаметра: DN400-800 мм
Размер фланца: 580-1085 мм
Длина конструкции клапана: 406-1372 мм
Расстояние между дисками уплотнения: 400-2000 мм
Диаметр цилиндра и количество: φ200 × 4
Максимальная сила зажима: 290t
Двигатель масляного насоса: 5,5 кВт
Диапазон давления испытаний:

DYFJ-E1000
Структурный стиль: сплит
Диапазон диаметра: DN500-1000㎜
Размер фланца: 700-1320 мм
Длина конструкции клапана: 406-1753 мм
Расстояние между дисками уплотнения: 400-2600 мм
Диаметр цилиндра и количество: φ250 × 4
Максимальная сила зажима: 460t
Двигатель масляного насоса: 5,5 кВт
Диапазон давления испытаний:

DYFJ-E1200
Структурный стиль: сплит
Диапазон диаметра: DN700-1200㎜
Размер фланца: 910-1485 мм
Длина конструкции клапана: 610-2134 мм
Расстояние между дисками уплотнения: 600-2600 мм
Диаметр цилиндра и количество: φ250 × 4
Максимальная сила зажима: 460t
Двигатель масляного насоса: 5,5 кВт
Диапазон давления испытаний:
