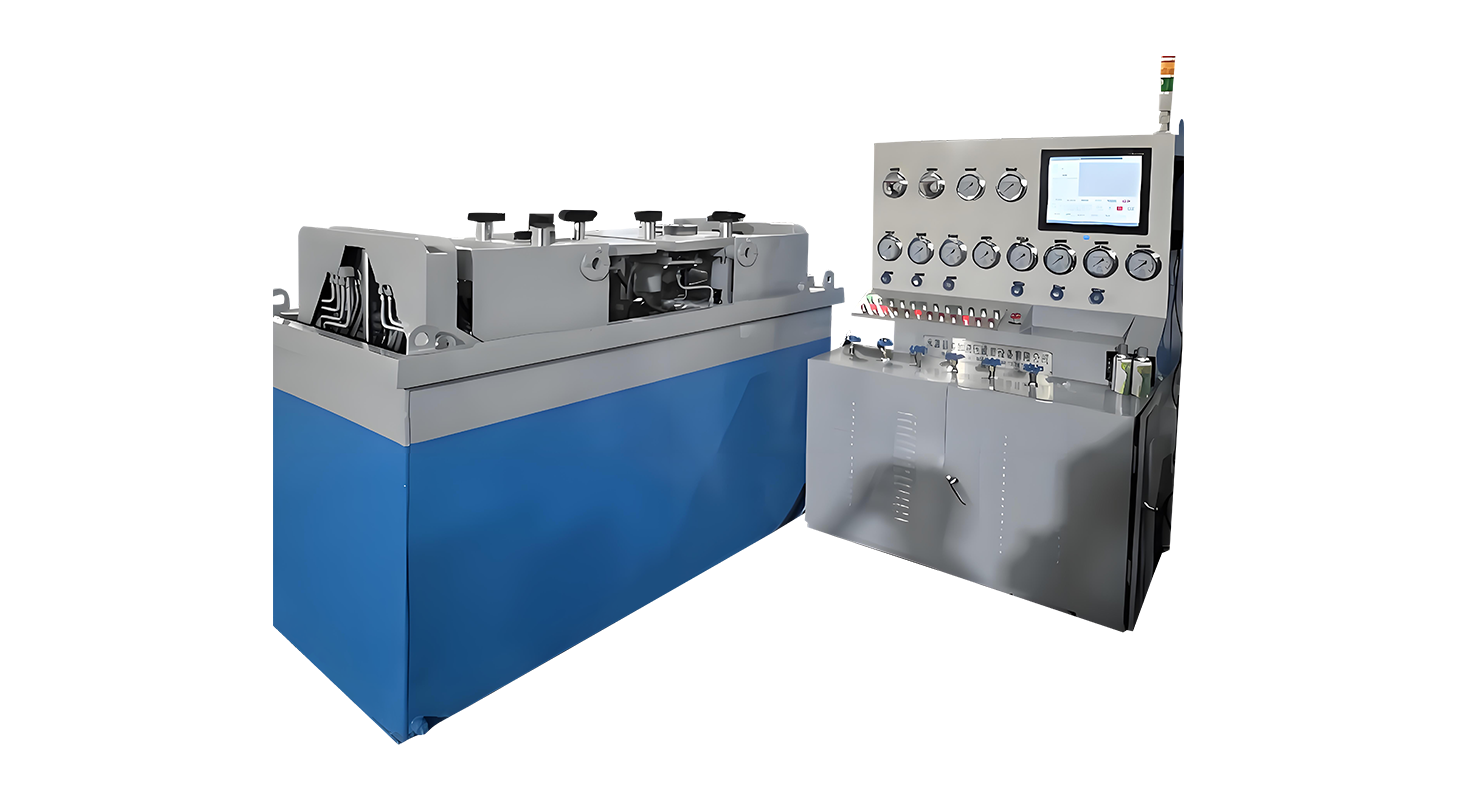

DYFJ-С Погруженный гидравлический тестовый клапан

Ключевые возможности

1.Универсальные тестирование возможности
DYFJ-С специально разработан для проверки широкого диапазона фланцевых клапанов. Весь рабочий стол, наряду с тестированием клапана, может быть погружен в резервуар с водой, что облегчает удобное и эффективное пневматическое тестирование.
2.Гидравлическая система зажима
Испытательная скамья использует гидравлическую систему кокса для герметизации границ клапана путем зажима задней части фланцев. Этот метод гарантирует, что на корпус клапана не действует внешняя сила, сохраняя целостность клапана во время тестирования и предотвращая любые возможные повреждения.
3.Функция вращения на 90 градусов
DYFJ-С оснащен механизмом вращения на 90 градусов, позволяющим перевернуть клапан для тестирования с обеих сторон.
4.Двойное тестирование среды
Испытательная скамья поддерживает воду и газ в качестве тестируемых сред. Вода, используемая для тестирования, может быть переработана, что делает систему экологически чистой и экономичной.
5.Усовершенствованная система управления давлением
DYFJ-С оснащен быстрым низкого давления водным насосом и медленно действующим высокого давления водным насосом. Эти насосы работают в тандеме для достижения желаемого испытательного давления, после чего система автоматически входит в режим удержания давления для точного времени и оценки.
6.Защита от нулевого давления
Безопасность является приоритетом в дизайне DYFJ-С. Система включает функцию защиты от нулевого давления, которая гарантирует, что гидравлические зажимы могут быть освобождены, и клапан извлекается только тогда, когда внутри полости клапана отсутствует давление.

7. Настраиваемые параметры
DYFJ-C может быть адаптирован для удовлетворения конкретных требований клиентов. Дополнительные функции включают в себя защитные двери и специализированные системы обнаружения клапанов, такие как системы сбора данных ПЛК и автоматические системы тестирования.

8. Пользовательские нестандартные дизайны
Для клиентов с уникальными требованиями к тестированию DYFJ-C можно настроить в качестве нестандартного устройства. Эта гибкость гарантирует, что испытательная скамья может вместить широкий спектр типов клапанов и сценариев тестирования, что делает ее универсальным решением для различных отраслей. $.

DYFJ-C100
Структурный стиль: сплит
Диапазон диаметра: Дн15-100 мм
Размер фланца: 90-275 мм
Длина конструкции клапана: 108-432 мм
Расстояние между дисками уплотнения: 100-650 мм
Диаметр цилиндра и количество: φ80 × 3
Максимальная сила зажима: 27t
Двигатель масляного насоса: 2,2 кВт
Диапазон давления испытаний:

DYFJ-C200
Структурный стиль: сплит
Диапазон диаметра: Дн50-200 мм
Размер фланца: 150-415 мм
Длина конструкции клапана: 178-597 мм
Расстояние между дисками уплотнения: 170-850 мм
Диаметр цилиндра и количество: φ110 × 3
Максимальная сила зажима: 48t
Двигатель масляного насоса: 2,2 кВт
Диапазон давления испытаний:

DYFJ-C300
Структурный стиль: сплит
Диапазон диаметра: Дн80-300 мм
Размер фланца: 200-530 мм
Длина конструкции клапана: 203-850 мм
Расстояние между дисками уплотнения: 200-1080 мм
Диаметр цилиндра и количество: φ140 × 3
Максимальная сила зажима: 98t
Двигатель масляного насоса: 3,0 кВт
Диапазон давления испытаний:

DYFJ-C400
Структурный стиль: сплит
Диапазон диаметра: DN150-400 мм
Размер фланца: 280-670 мм
Длина конструкции клапана: 267-1100 мм
Расстояние между дисками уплотнения: 260-1400 мм
Диаметр цилиндра и количество: φ160 × 4
Максимальная сила зажима: 190t
Двигатель масляного насоса: 3,0 кВт
Диапазон давления испытаний:

DYFJ-C500
Структурный стиль: сплит
Диапазон диаметра: DN250-500 мм
Размер фланца: 405-800 мм
Длина конструкции клапана: 330-1150 мм
Расстояние между дисками уплотнения: 330-1500 мм
Диаметр цилиндра и количество: φ200 × 4
Максимальная сила зажима: 290t
Двигатель масляного насоса: 5,5 кВт
Диапазон давления испытаний:

DYFJ-C600
Структурный стиль: все-в-один
Диапазон диаметра: DN300-600 мм
Размер фланца: 485-930 мм
Длина конструкции клапана: 356-1350 мм
Расстояние между дисками уплотнения: 330-1600 мм
Диаметр цилиндра и количество: φ220 × 4
Максимальная сила зажима: 360t
Двигатель масляного насоса: 5,5 кВт
Диапазон давления испытаний:
