Когда стенд для испытания регулирующего клапана должен выходить за рамки испытаний статическим давлением?

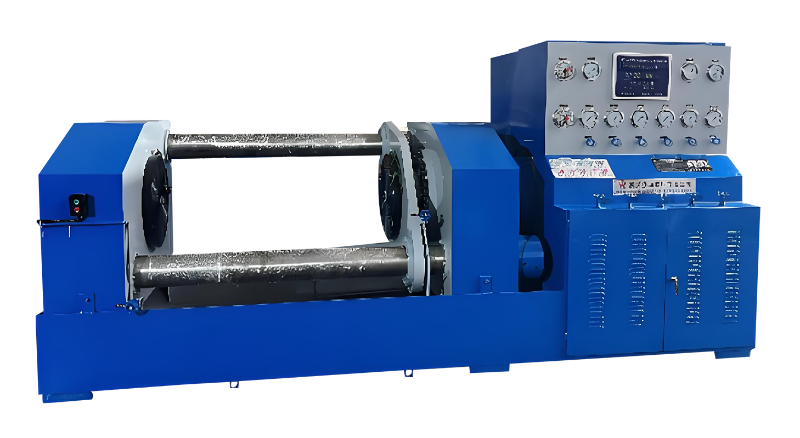

Регулирующий клапан может пройти проверку статического давления и при этом вести себя по-разному при изменении расхода, давления, движения привода и условий эксплуатации. Вот почему производители арматуры и промышленного оборудования все чаще нуждаются в системах тестирования, которые могут оценивать более чем одно фиксированное состояние. Для Стенд для испытания регулирующего клапана Перед производителем инженерная задача состоит в том, чтобы воспроизвести соответствующие рабочие сценарии, сохраняя при этом координацию функций давления, расхода, измерения и управления. Таким образом, хорошо спроектированная испытательная платформа может стать частью разработки продукта и проверки процесса, а не служить только станцией окончательной проверки.

Почему статического тестирования иногда недостаточно?

Испытание статическим давлением может подтвердить важные характеристики, такие как эффективность уплотнения и устойчивость к давлению, но оно не обязательно показывает, как клапан ведет себя во время работы.

Регулирующий клапан может испытывать изменение потребности в потоке, различные условия давления, повторяющиеся движения привода или переходы между рабочими положениями. В таких ситуациях могут проявиться характеристики реакции, которые не видны во время простого стационарного испытания.

Для производителей оборудования это означает, что метод испытания должен быть связан с фактической функцией клапана, а не выбираться только потому, что его легко выполнить.

Как испытательный стенд может воспроизвести условия эксплуатации?

Испытательная система должна создавать контролируемые условия, соответствующие предполагаемому применению клапана. В зависимости от проекта инженерам может потребоваться координировать гидравлическое или пневматическое питание, сопротивление на выходе, измерение расхода, измерение давления и сигналы привода.

Соотношение между этими параметрами имеет значение. Изменение расхода может повлиять на падение давления, а движение привода может изменить эффективное открытие и реакцию клапана. Поэтому испытательному стенду необходима скоординированная архитектура управления, а не несколько независимых инструментов.

Именно здесь особую ценность приобретает индивидуальное проектирование оборудования.

Какие параметры следует контролировать вместе?

Стратегия испытаний производителя может включать несколько измерений в течение одной последовательности. Вместо сбора отдельных показаний система может одновременно отслеживать связанные параметры.

Типичные соображения включают в себя:

• Давление на входе и выходе
• Расход и перепад давления
• Положение клапана или движение привода
• Реакция при открытии и закрытии
• Утечка при определенных условиях
• Температура, при которой это влияет на стабильность испытаний

Фактическая конфигурация должна определяться типом клапана и требуемой процедурой испытаний. Цель состоит в том, чтобы создать значимую взаимосвязь между рабочим входом и реакцией клапана.

Может ли динамическое тестирование выявить проблемы раньше?

Динамическое поведение может предоставить информацию, которую не может дать статический тест. Клапан может реагировать медленно, демонстрировать непостоянное движение или вести себя по-разному при изменении условий давления, даже если его основные характеристики уплотнения кажутся приемлемыми.

Программируемая последовательность испытаний позволяет производителям вносить контролируемые изменения и фиксировать полученную реакцию. Данные, основанные на времени, могут помочь инженерам сравнить образцы, исследовать необычное поведение и определить, связана ли проблема с самим клапаном или с другой частью испытательной установки.

Для приложений НИОКР эта информация также может помочь в корректировке конструкции до того, как продукт перейдет в крупномасштабное производство.

Как следует проектировать гидравлический или пневматический контур?

Сам испытательный стенд может повлиять на результаты. Выбор насоса, расположение трубопроводов, фильтрация, резервуары, регуляторы, клапаны, датчики и требования к охлаждению должны соответствовать предполагаемому диапазону испытаний.

Слишком большая или плохо сконфигурированная схема может создать ненужные трудности в управлении, тогда как система меньшего размера может не воспроизводить требуемые условия работы.

Как производитель, мы начинаем разработку оборудования с анализа характеристик клапана, требований к испытаниям, доступных инженерных сетей, рабочей среды и ожидаемого производственного процесса. Это обеспечивает основу для проектирования схемы вокруг приложения вместо последующей адаптации стандартной системы.

Какую роль играет управляющее программное обеспечение?

Аппаратное обеспечение создает условия испытаний, но система управления определяет, как эти условия применяются. Программируемая платформа может координировать целевые значения давления, настройки расхода, команды привода, периоды стабилизации, точки измерения и последовательности испытаний.

Это также позволяет различным моделям клапанов использовать разные утвержденные процедуры на одной и той же платформе оборудования, если система спроектирована с достаточной гибкостью.

В производственных средах повторяемые автоматизированные последовательности могут уменьшить различия, вызванные ручным управлением, и при этом предоставить инженерам более четкую запись о том, как выполнялось каждое испытание.

Разработка тестирования с учетом реальной производительности клапана

Полезный испытательный стенд должен отражать инженерные вопросы, на которые производители должны ответить. Испытания статического давления и утечки остаются важными, но они могут отражать лишь часть фактического рабочего поведения клапана. Реакция потока, перепад давления, движение привода и динамические характеристики могут потребовать дополнительных испытаний, если они имеют отношение к конкретному применению.

Как производитель испытательного стенда для регулирующих клапанов, мы разрабатываем оборудование путем координации гидравлических или пневматических цепей, приспособлений, датчиков, приводов, систем управления, сбора данных и функций безопасности в соответствии с фактическими требованиями заказчика к испытаниям. Такой инженерный подход позволяет испытательной платформе выйти за рамки базовой проверки давления и обеспечить более практичную среду для разработки, проверки производства и оценки производительности.
